三层防震垫铁

一、型号和规格：
型号 每个最大承载
（kg） A
（mm） B
（mm） D
（mm） d
（mm） 升降调节范围
SV78-100 300 75 43 φ100 M16 8
SV78-125 600 85 50 φ125 M18 10
SV78-165 1000 110 65 φ165 M20 12
SV78-210 1500 138 77 φ210 M24 15

二、选用方法：
按设备原有支承数，参照上表中每个垫铁最大承载量选用所需型号。例如C620车床，机床重量2280公斤，机床支承六点，则2280/6=363kg，若选用SV78-100型已超载，故应选用SV78-125型为适合。
三、作用方法：
安装机床的地甚平面可以量混凝土，也可以是木质的，要求平整结实。
安装时，旋出调节螺杆，将机床置于垫铁的负荷盘上，然后从上面旋入螺杆。
调整机床导轨水平，顺时针旋动时机床上升，反时针时机床下降，调好后压紧螺母。
在机床的安装区域内，如果地基平面的高度差超过本产品的调节范围时，可以在机床与负荷盘间增加垫片。
机床防震垫铁橡胶有蠕变现象，待经14天趋向稳定，故要求机床使用14天后再调整一次水平。

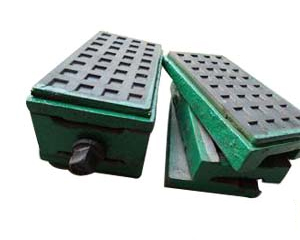

调整垫铁(二层) 规格/单载量(kg)
135×50×40/300
160×80×55/500
200×90×55/900
220×110×60/1200
240×120×70/1500
260×130×70/1800
280×130×75/2000
300×140×80/2400

调整垫铁(三层)
规格/单载量(kg)
150×80×60/500
200×100×80/1000
240×120×80/1500
300×150×100/2000

减震垫铁机床防震垫铁：
规格/单载量(kg)
ф80×40/200
ф100×40/300
ф125×40/500
ф165×45/1200
ф200×50/2000
产品特点：减振橡胶有效的衰减机器自身的振动，减少振动力外传，阻止振动传入。安装机床不需设置地脚螺栓与地面固定。节约安装费用，缩短安装周期。调节机床水平高度，范围大。采用丁腈合成橡胶，耐油脂和冷却剂。适用范围没有机床机地脚安装孔的设备

产品特点：

减振像胶有效衰减机器知身的振动，减少振动力外传，阻止振动力传入，保证加工尺寸精度及质量。控制建筑物结构谐振传播振动力和噪音。使粗、精加工各类机订组成生产单元，适应物流技术的发展。安装 机床不需要设置地脚螺栓与地面固定，良好的减振和当的垂直度，使机床楼上安装成为可能。可以调节机床水平，调节范围大、方便、快捷。采用丁腈合成橡胶，耐油脂和冷却剂。

适用范围：

金属加工机床，缎压机床、纺织、印刷机械、食品加工机、橡胶机械、电线、电缆机械、发电机及重型设备。

使用方法：

将所需垫铁放入机床地脚孔下，穿入螺栓，旋至和承重盘接触实，然后进行机床水平调节（螺栓顺时针旋转，机床升起）：调好机床水平后，旋紧螺母，固定水平状态。因为橡胶的里蠕变现象，在垫 铁第一次使用时，两星期以后再调节一次机床水平.
产品编号
PartNo. 尺寸参数
Dimensions
（mm） 螺纹
Screw
（mm) 可调高度Adjust
heigh
（mm) 单件承载力
Load per mount
A-B A B H M h1-h2 F(N)
S77 105-55 105 55 55 12 8 8000
S77 150-75 150 75 61 12 10 16000
S77 200-95 200 95 69 16 14 28000
S77 250-115 250 115 86 20 16 40000
