工件焊接-三维柔性焊接工作台

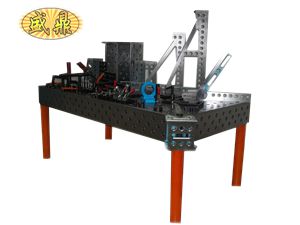

三维柔性焊接工作台

三维柔性焊接平台产品详情 三维柔性焊接平台产品特点:互换性强.稳定性高.精度_.性价比高,适用于小批量多品种多规格的工件焊接和产品的装配。
产地:泊头市
供应商:河北盛鼎机械有限公司
点击这里给我发消息
咨询热线:18730745899

三维柔性焊接工作台详细介绍


三维柔性焊接平台产品详情

三维柔性焊接平台产品特点:互换性强.稳定性高.精度确保.性价比高,适用于小批量多品种多规格的工件焊接和产品的装配,

三维柔性焊接平台分类:按孔系分为:Φ28和Φ16两大系列.按结构分为二维柔性组合工装和三维柔性组合工装.工装平台按材料分为钢件平台和铸铁平台以及复合板平台,

 技术参数:28系列工装平台孔距为100mm,16系列工装平台孔距为50mm.平台上均刻有相应的网格线.根据客户要求.在平台的两直角边上面可以刻画毫米标度尺,

1. 通用2D.3D工装平台(Φ16.Φ28孔系):

1) 工装平台的平面度:≤0.15mm/m2, 3D平台平面与侧面的垂直度:≤0.15mm/m

2) 工装平台材质:钢件(低合金钢Q345),进行整体热处理.消除内应力

3) 孔距位置公差±0.05mm以内

4) Φ16系列孔距为50mm.Φ28系列孔距为100mm

2. 工装夹具的主要辅件:

1) U型方箱.L型方箱:

材质:Q345.平面度≤0.2mm/m2,垂直度≤0.15/200mm.平行度≤0.20/200mm

2) 支撑角铁:

材质:Q345或HT250.平面度≤0.2mm/m2,垂直度≤0.15/200mm.平行度≤0.20/200mm

3) 定位件:材质:45#.平面度≤0.2mm/m2,垂直度≤0.15/200mm.平行度≤0.20/200mm

4) 角度器:材质:45#.可根据刻度准确定位0至225度的任意角度.角度调节准确到0.5度

5) 锁紧件:材质:45#.锁紧力≥1.2T.调质处理HRC32-35°,钢珠淬火处理HRC58-62°

6) 压紧件:材质:45#.调质处理


产品简介:

三维柔性组合焊接夹具系统是将金属切削加工领域使用的组合夹具理论成功运用到焊接加工领域,是从传统的型平台,槽系平台发展起来的三维孔系组合夹具系统。基本上所有的零部件全部是金属加工件,确保了产品的质量和竞争优势。

主要特点:

精加工工作平台,表面特殊处理,不易受焊接飞溅损伤,使用寿命长。

多种组合夹具,随意组合。

准确确定、快速装夹,调高产品质量和生产效率。

设备柔性好,更换相应夹具可快速更换任意产品,设备_淘汰。
